低压接地电阻柜
低压接地电阻柜

 一、概述
保定众邦电气制造有限公司是高新技术企业,有长期的电力系统中性点接地电阻的生产经验。产品具有精度高、线性度好。运行可靠、安装方便、外形美观等特点,该产品已用于国家许多重点工程。生产的低压接地电阻柜是低压系统中采用电阻接地的专用成套装置。
ZB-DNR低压接地电阻柜主要用于低压柴油发电机组220V、火力发电厂380V、煤炭企业660V等电力系统或电力用户1000V的低压系统中。

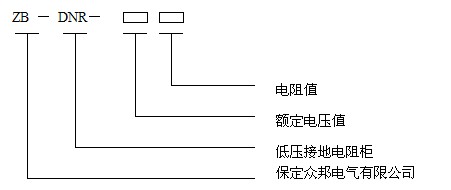

二、型号说明


三、技术指标
ZB-DNR低压接地电阻柜是220V~1000V低压系统中接地用电阻配套装置。为了提高1000V/660V/380V/220V低压厂用电系统供电的质量,减少因经常发生单相接地故障而引起的电动机回路断电,发电厂的主厂房内低压用电系统应该采用高阻接地,这样不仅避免了单相接地时不必立即跳闸,而且当采用熔断器作为保护电器时,可减少电动机两相运行时烧毁的机率。
以前低压系统主要采用直接接地方式或不接地方式。如果系统采用直接接地方式时,当发生一相接地故障,直接接地系统的中性点电压保持不变,但是系统中性点电流过大,易损坏中性点接地绝缘,烧毁中性点系统。如果系统采用不接地方式时,产生的过电压倍数比较高,由于弧光和铁磁谐振过电压使健全相的相电压升高4--7倍,这对电缆、开关柜的绝缘和热稳定都构成较大威胁。
我国的《煤矿安全规程》明确规定:中性点直接接地的变压器或发电机不允许直接向井下供电。也就是说,煤矿井下电网的中性点不允许直接接地。原来主要用消弧线圈方式接地,近年主要采用接地电阻方式。
当安装中性点接地电阻柜后,发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流比金属性接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半。
四、产品特点
1、产品采用优质非金属特种材料或不锈钢材质栅格电阻,电导率高,温度系数α为8.5×10 -5 ℃(20-1100℃),温度系数高最高。电阻可耐1400℃的高温,耐腐蚀,稳定性好。
2、本产品也可以使用于各种低压配电系统中,在低压线路中,如无中性点加接地变压器可与之配合使用。抑止系统过电压、防止各种冲击有很好的作用。
3、电阻柜阻值可从1欧姆到2000欧姆,电流从0.5安培到200安培设计。
4、电阻柜一般用于户内,柜体采用喷塑冷轧钢板或不锈钢板制成,耐腐蚀,防护等级高。
5、产品可以增加接地记录装置,记录接地电阻接地的次数。
五、使用条件
1、一般用于户内,户外订货时请注明。
2、海拔不高于3500米,高原地区由于海拔高,散热差,订货时请注明。
3、环境温度:—20℃~+70℃,相对湿度不大于85%。
4、周围环境中无易燃易爆、无腐蚀性气体及导电尘埃。
5、由于电阻是发热元件,使用时温升较高,安装电阻器的地方应在四周留有空隙,防止外界热源的影响。安装使用时请注意。
6、使用于50Hz和60Hz系统中。其它请注明。
六、订货须知
1、系统额定电压、电流。
2、柜体的进出线方式。
3、电阻材质、阻值、通流电流及通流时长。
4、是否配电流互感器,及互感器变比。
5、柜体的材质、喷涂颜色、防护等级。
6、如有其它要求在订货时说明。
